ออกแบบโครงสร้าง · เขียนแบบ · BOQ

รับออกแบบโครงสร้างอาคาร โรงงาน และโกดัง พร้อมรายการคำนวณและ BOQ

ตั้งแต่บ้านพักอาศัย อาคารพาณิชย์ จนถึงโรงงานและคลังสินค้าโครงเหล็ก เราคำนวณโครงสร้างตามมาตรฐาน เขียนแบบให้ผู้รับเหมาสร้างได้จริง และถอดปริมาณงานให้คุณคุมงบประมาณได้ตั้งแต่ก่อนเริ่มก่อสร้าง

แอด LINE ส่งแบบร่างให้วิศวกร

โทร 085-289-3434

สามัญวิศวกรโยธา ตรวจเลขใบอนุญาตกับสภาวิศวกรได้
ผู้ตรวจสอบอาคารขึ้นทะเบียนกรมโยธาธิการฯ
ผลงานกว่า 100 โครงการ
มีวุฒิวิศวกรโยธาร่วมรับรองงานใหญ่

ทีมวิศวกรโครงสร้างชอร์ สตรัคเจอร์ สำรวจหน้างานภายในอาคารโรงงานก่อนออกแบบ

งานออกแบบที่เรารับ

ออกแบบโครงสร้างให้เหมาะกับการใช้งานจริงและสภาพดิน

งานออกแบบโครงสร้างที่ดีต้องปลอดภัยตามมาตรฐาน สร้างได้จริง และไม่เปลืองวัสดุเกินจำเป็น เราเริ่มจากเข้าใจการใช้งาน น้ำหนักบรรทุก และสภาพดินของแต่ละโครงการก่อนเลือกระบบโครงสร้าง

🏠

บ้านและอาคารคอนกรีตเสริมเหล็ก

บ้านพักอาศัย อาคารพาณิชย์ หอพัก สำนักงาน ออกแบบเสา คาน พื้น บันได และระบบพื้นที่เหมาะกับช่วงเสา

🏭

โรงงานและโกดังโครงเหล็ก

โครงข้อแข็ง (Portal Frame) โครงถักหลังคา แป และโครงผนังรับลม สำหรับโรงงาน คลังสินค้า และอาคารเก็บสินค้า

🏗️

ฐานรากและเสาเข็ม

ฐานรากแผ่ ฐานรากเสาเข็ม และฐานรากเครื่องจักร คำนวณจากผลเจาะสำรวจดินหรือข้อมูลชั้นดินในพื้นที่

🧱

ชั้นลอยและพื้นรับเครื่องจักร

ชั้นลอยเหล็ก (Mezzanine) พื้นรับชั้นวางสินค้าและรถยก และโครงสร้างรองรับเครื่องจักรหรือถังเก็บ

🪧

ป้ายและโครงสร้างพิเศษ

โครงสร้างป้าย หลังคาโครงเหล็กช่วงกว้าง กันสาด ทางเดินเชื่อม และงานเหล็กที่ต้องคำนวณแรงลม

🌏

ออกแบบรับแรงลมและแผ่นดินไหว

คำนวณแรงลมตาม มยผ. 1311-50 และแรงแผ่นดินไหวตาม มยผ. 1301/1302-61 สำหรับอาคารที่เข้าข่ายกฎกระทรวงแผ่นดินไหว พ.ศ. 2564

สิ่งที่ส่งมอบ

เอกสารครบชุด ใช้ยื่นขออนุญาตและใช้ก่อสร้างได้

เอกสาร	รายละเอียด	ใช้ทำอะไร
แบบโครงสร้าง	ผังฐานราก เสาเข็ม เสา คาน พื้น หลังคา รูปตัด รายละเอียดเหล็กเสริม และจุดต่อเหล็ก เขียนแบบด้วยคอมพิวเตอร์	ยื่นขออนุญาตก่อสร้าง และให้ผู้รับเหมาใช้ก่อสร้าง
รายการคำนวณโครงสร้าง	น้ำหนักบรรทุก แบบจำลองโครงสร้างด้วยโปรแกรมวิเคราะห์โครงสร้าง การออกแบบชิ้นส่วนและฐานราก ตามมาตรฐานที่อ้างอิง	ยื่นขออนุญาต และใช้ตรวจสอบย้อนหลัง
ข้อกำหนดวัสดุและงานก่อสร้าง	ชั้นคุณภาพคอนกรีต เหล็กเสริม เหล็กรูปพรรณ สลักเกลียว และข้อกำหนดการทดสอบ	ควบคุมคุณภาพงานก่อสร้าง
BOQ ปริมาณงานโครงสร้าง	ปริมาณคอนกรีต เหล็กเสริม แบบหล่อ เหล็กรูปพรรณ และเสาเข็ม แยกตามหมวดงาน	เทียบราคาผู้รับเหมาและคุมงบประมาณ
การลงนามรับรอง	ลงนามโดยสามัญวิศวกรโยธา พร้อมสำเนาใบอนุญาต (งานที่ต้องใช้วุฒิวิศวกร มีวุฒิวิศวกรโยธาร่วมรับรอง)	แนบเอกสารยื่นสำนักงานเขต เทศบาล หรือ อบต.

เอกสารที่ส่งมอบในงานออกแบบโครงสร้าง ขอบเขตจริงตกลงกันตามแต่ละโครงการ

แบบโครงสร้างและรายการคำนวณที่ลงนามแล้ว ใช้ยื่นขออนุญาตก่อสร้างได้ ส่วนการแจ้งก่อสร้างตามมาตรา 39 ทวิ แห่ง พ.ร.บ.ควบคุมอาคาร ซึ่งมีเงื่อนไขเรื่องระดับใบอนุญาตของผู้ออกแบบ เรามีวุฒิวิศวกรโยธาร่วมรับรอง

ถอดแบบ BOQ และ Value Engineering

รู้ปริมาณงานก่อนจ้าง ช่วยคุมงบได้จริง

BOQ (Bill of Quantities) คือรายการปริมาณวัสดุและงานที่ถอดจากแบบ เมื่อให้ผู้รับเหมาทุกรายเสนอราคาบน BOQ เดียวกัน คุณจะเทียบราคาได้ตรงกัน และเห็นทันทีว่ารายการไหนสูงหรือต่ำผิดปกติ

ถอดปริมาณคอนกรีต เหล็กเสริม แบบหล่อ และเหล็กรูปพรรณจากแบบโครงสร้าง
ถอดแบบจากแบบที่มีอยู่แล้ว หรือทำพร้อมงานออกแบบใหม่
ทบทวนแบบเพื่อลดต้นทุน (Value Engineering) เช่น ปรับขนาดหน้าตัดและระบบพื้นให้เหมาะกับน้ำหนักจริง โดยไม่ลดความปลอดภัย

ทีมวิศวกรเดินสำรวจพื้นที่ภายในโรงงานเพื่อเก็บข้อมูลก่อนออกแบบและถอดแบบ — สำรวจพื้นที่จริงก่อนออกแบบ ช่วยลดงานแก้แบบระหว่างก่อสร้าง (ภาพ: ชอร์ สตรัคเจอร์)

มาตรฐานและเครื่องมือ

ออกแบบตามมาตรฐานวิชาชีพ ตรวจสอบย้อนกลับได้

📘

คอนกรีตเสริมเหล็ก

ACI 318 และมาตรฐานของวิศวกรรมสถานแห่งประเทศไทย (วสท.) สำหรับเสา คาน พื้น ฐานราก

🔩

โครงสร้างเหล็ก

AISC 360 และมาตรฐาน วสท. สำหรับโครงเหล็ก จุดต่อ สลักเกลียว และงานเชื่อม

🌬️

แรงลมและแผ่นดินไหว

มยผ. 1311-50 สำหรับแรงลม และ มยผ. 1301/1302-61 กับกฎกระทรวงแผ่นดินไหว พ.ศ. 2564 ซึ่งครอบคลุม 43 จังหวัด

💻

แบบจำลองและแบบก่อสร้าง

วิเคราะห์โครงสร้างด้วยแบบจำลองคอมพิวเตอร์ และเขียนแบบก่อสร้างแบบดิจิทัล ส่งไฟล์แบบและ PDF ให้ผู้รับเหมาและผู้ออกแบบงานระบบใช้ต่อได้

ขั้นตอนการทำงาน

จากแบบร่าง สู่แบบก่อสร้างที่ยื่นขออนุญาตได้

รับโจทย์ — แบบสถาปัตยกรรมหรือแบบร่าง การใช้งานของแต่ละพื้นที่ น้ำหนักเครื่องจักร และงบประมาณโดยประมาณ
เก็บข้อมูลดินและหน้างาน — ใช้ผลเจาะสำรวจดิน หรือแนะนำให้เจาะสำรวจเมื่อเป็นอาคารขนาดใหญ่หรืออยู่บนดินอ่อน
เลือกระบบโครงสร้าง — เปรียบเทียบทางเลือก เช่น คอนกรีตกับโครงเหล็ก หรือระบบพื้นแบบต่าง ๆ ให้คุ้มกับการใช้งาน
วิเคราะห์และออกแบบ — สร้างแบบจำลองโครงสร้าง คำนวณชิ้นส่วนและฐานรากตามมาตรฐาน
เขียนแบบและถอดแบบ — จัดทำแบบโครงสร้าง รายการคำนวณ และ BOQ
ลงนามและยื่นขออนุญาต — ลงนามรับรองแบบและรายการคำนวณ พร้อมสำเนาใบอนุญาตสำหรับแนบยื่น
ดูแลระหว่างก่อสร้าง — ตอบคำถามผู้รับเหมา ตรวจงานในขั้นตอนสำคัญ หรือควบคุมงานตามที่ตกลง

ภาพจากหน้างาน

ทีมวิศวกรเข้าหน้างานจริงทุกโครงการ

ทีมวิศวกรตรวจสภาพพื้นที่ภายในโรงงานเพื่อเก็บข้อมูลออกแบบ — เก็บข้อมูลพื้นที่ใช้งานและแนวโครงสร้างเดิมของโรงงาน

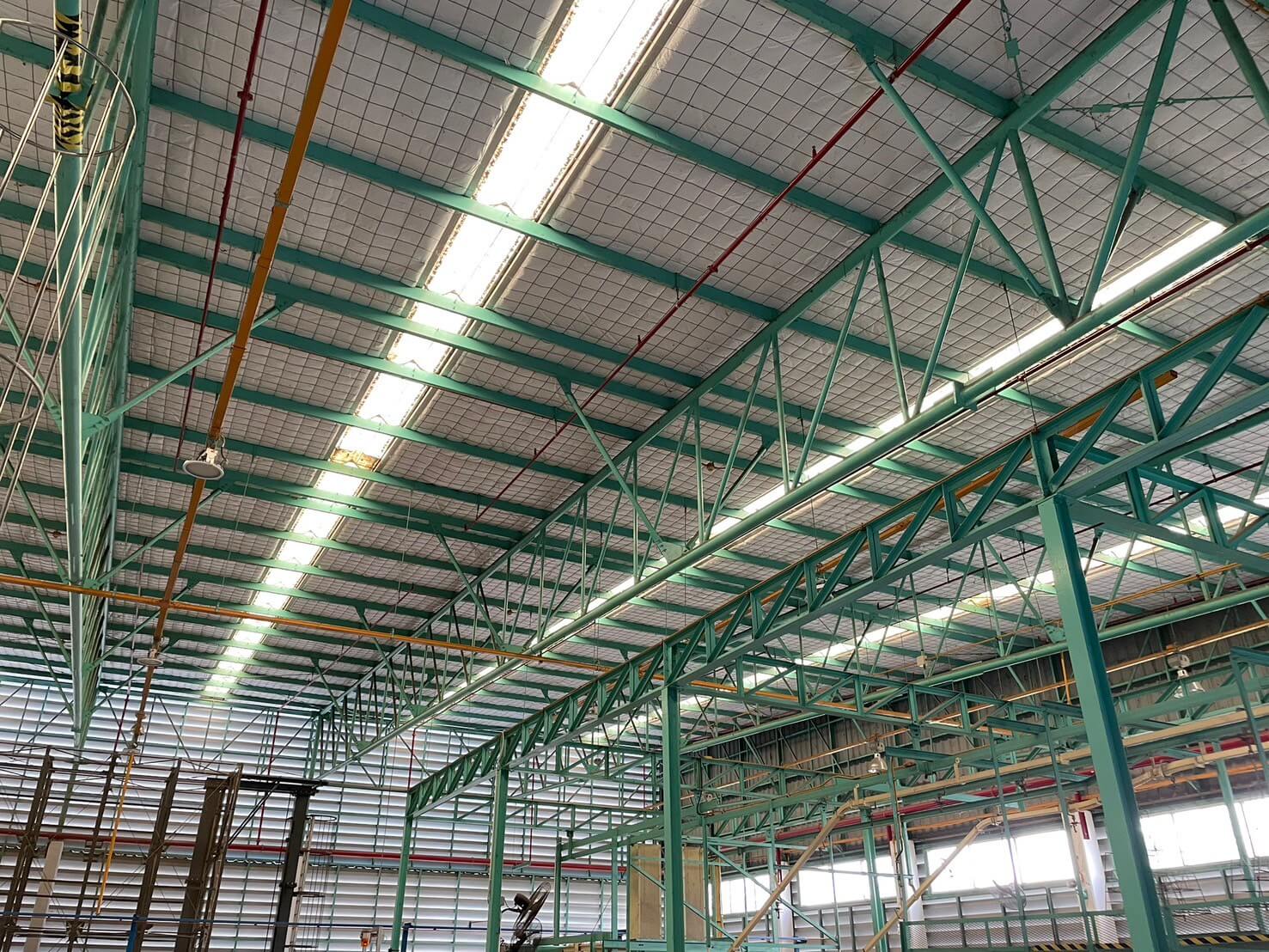

โครงหลังคาเหล็กของอาคารโรงงานที่ทีมวิศวกรสำรวจ — สำรวจโครงหลังคาเหล็กก่อนออกแบบส่วนต่อเติมโรงงาน

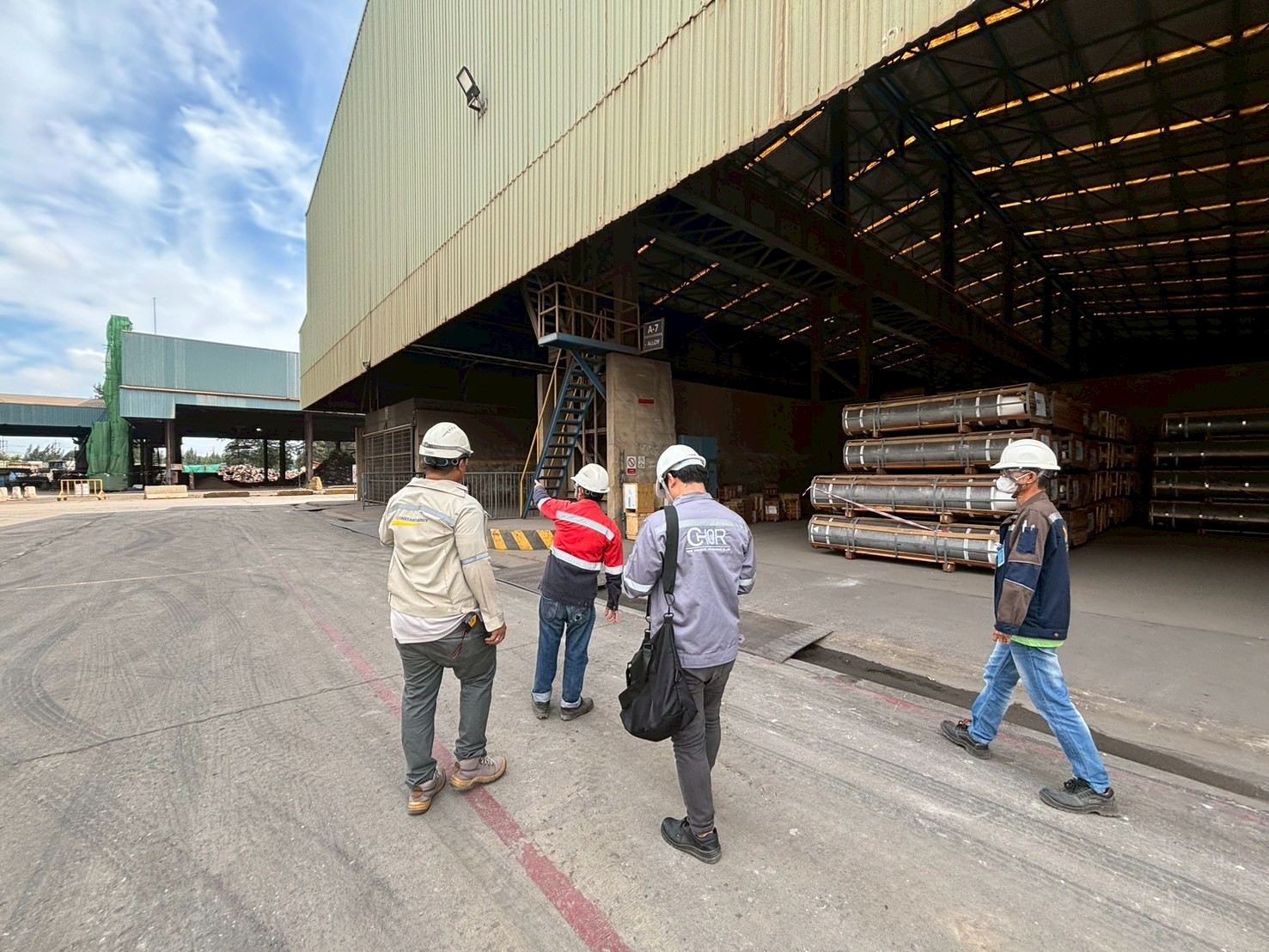

ทีมวิศวกรสำรวจภายนอกอาคารโรงงานก่อนเริ่มงานออกแบบ — สำรวจแนวอาคารและพื้นที่ภายนอกก่อนเริ่มงานออกแบบ

คำถามที่พบบ่อย

ต้องมีแบบสถาปัตยกรรมก่อนไหม?

สำหรับอาคารที่ต้องยื่นขออนุญาต ควรมีแบบสถาปัตยกรรมก่อน เพราะแบบโครงสร้างต้องอ้างอิงผังพื้น ระดับ และการใช้พื้นที่ ส่วนโรงงานหรือโกดังที่มีแค่ผังการใช้งาน เราออกแบบโครงสร้างจากผังนั้นได้ แล้วประสานกับสถาปนิกเมื่อต้องลงนามแบบสถาปัตยกรรม

ต้องเจาะสำรวจดินไหม?

แนะนำสำหรับอาคารขนาดใหญ่ อาคารที่รับน้ำหนักมาก และพื้นที่ดินอ่อนอย่างกรุงเทพฯ และปริมณฑล ผลเจาะสำรวจดินช่วยเลือกชนิดและความยาวเสาเข็มให้พอดี ไม่เผื่อเกินจนแพง และไม่สั้นจนทรุด สำหรับงานเล็กวิศวกรอาจใช้ข้อมูลชั้นดินในพื้นที่ประกอบการออกแบบ

BOQ ใช้ทำอะไร จำเป็นไหม?

BOQ ทำให้ผู้รับเหมาทุกรายเสนอราคาบนปริมาณงานเดียวกัน คุณเทียบราคาได้ตรงกัน ใช้คุมงบและตรวจงวดงานได้ง่ายขึ้น ไม่บังคับตามกฎหมาย แต่ช่วยลดข้อโต้แย้งเรื่องปริมาณงานภายหลัง

ใบอนุญาตระดับสามัญเซ็นแบบโรงงานใหญ่ได้ไหม?

ได้ ตามข้อบังคับสภาวิศวกร สามัญวิศวกรโยธาออกแบบและคำนวณอาคารได้ทุกประเภทและทุกขนาด สำหรับงานที่เจ้าของโครงการหรือผู้ลงทุนกำหนดให้ใช้วุฒิวิศวกร เรามีวุฒิวิศวกรโยธาร่วมรับรอง

ใช้เวลาออกแบบนานไหม?

ขึ้นกับขนาดและความพร้อมของข้อมูล เช่น มีแบบสถาปัตยกรรมและผลเจาะสำรวจดินแล้วหรือยัง เราจะแจ้งกำหนดส่งงานแต่ละขั้นในใบเสนอราคา
